橡胶外包棉绳复合面料的热压成型机理

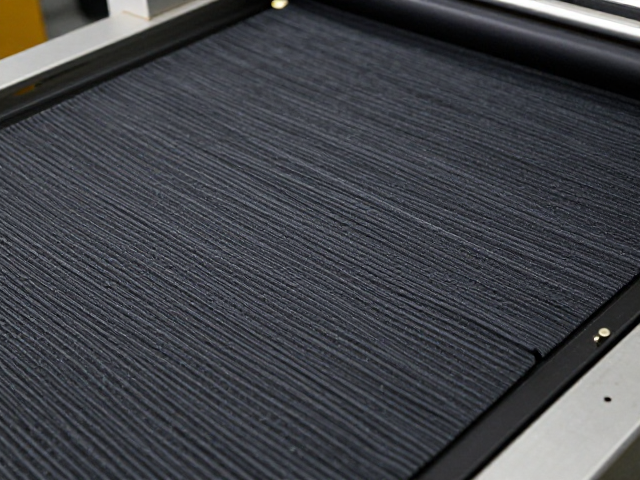

橡胶外包棉绳复合面料的热压工艺核心在于控制聚合物基体与增强纤维之间的界面结合状态。在加热加压的环境中，橡胶分子链获得足够的能量克服晶格能，发生蠕变与扩散，从而渗透至棉绳表面的微孔结构中。这一物理过程并非简单的粘合，而是形成了类似“锚定效应”的机械互锁与范德华力结合。温度曲线的设定直接决定了橡胶的流变特性，过低的温度会导致胶料流动性不足，无法充分包裹棉绳，形成空隙缺陷；而过高的温度则可能引起棉纤维的热降解或橡胶的热氧老化，导致复合层剥离强度下降。
压力参数在复合过程中起着消除内部应力与促进分子间接触的关键作用。当压板闭合施加静压或动压时，复合材料内部的空气被挤出，橡胶基体均匀分布在棉绳骨架周围。这种致密化的结构显著提高了材料的整体密度，为后续的减震性能奠定了微观基础。实际生产中，通常采用多层热压机进行连续或间歇式压制，确保每一层复合面料在受压均匀性上保持一致，避免因局部压力不足导致的“虚压”现象，从而保证成品在长期动态负载下的结构稳定性。
复合结构对静音减震性能的影响机制
棉绳作为天然纤维素纤维，其内部具有大量微米级的孔隙和复杂的螺旋结构，这种多孔介质特性使其在受到冲击时能通过纤维间的摩擦和形变吸收部分动能。橡胶基体则提供了高弹性阻尼特性，能够将冲击能量转化为热能消散。当两者通过热压工艺紧密结合后，复合材料呈现出独特的粘弹性行为。在低频振动环境下，棉绳骨架限制了橡胶的大尺度流动，增加了材料的内耗；而在高频冲击下，橡胶的快速响应特性则能有效缓冲瞬时应力。这种刚柔并济的微观结构使得复合面料在传递振动波时，对不同频率段的声波和机械波产生了显著的衰减作用。
静音效果的产生源于材料对声波能量的吸收与散射。复合面料表面的棉纤维层具有一定的粗糙度和吸音特性，能够降低声波在表面的反射系数。当声波入射至复合层时，部分声能进入棉绳孔隙引发空气振动，通过粘滞阻力转化为热能；同时，橡胶与棉绳界面的微观滑动摩擦进一步消耗声能。减震效果则体现在材料动态模量的变化上，复合后的材料在受到周期性载荷时，其应变滞后现象明显，表现为较高的损耗因子（tanδ）。这意味着材料在反复压缩与回弹过程中，能有效地抑制共振峰的产生，从而降低整体结构的噪声辐射和振动传递率。
工艺参数对最终性能的可验证影响
温度与压力曲线的设定对复合面料的减震静音性能具有可量化的影响。通过动态机械分析（DMA）测试不同热压条件下的样品，可以观察到玻璃化转变温度（Tg）附近的损耗因子峰值变化。例如，在特定配方体系中，当热压温度控制在120℃至135℃区间，压力维持在0.5-0.8 MPa时，样品在室温下的压缩永久变形率通常能稳定在15%-20%范围内，这表明橡胶网络结构得到了较好的定型。若温度偏离此区间，如低于115℃，橡胶交联度不足，导致材料在动态负载下回弹过快，减震效率降低；若高于140℃，棉纤维强度下降，复合层易出现分层，导致高频噪声隔离性能显著恶化。
压缩率与层间结合强度是决定实际应用中静音效果的关键指标。在实际工况模拟中，复合面料的压缩率直接影响其刚度特性。当压缩率从10%增加至30%时，材料的等效刚度呈非线性上升，共振频率随之向高频段移动。通过加速度传感器在振动台上的实测数据可知，优化后的复合面料在50-500 Hz频段内的振动传递损失（TVL）可比未复合的纯橡胶片提升3-5 dB。这一数据差异源于棉绳骨架对橡胶变形的约束作用，使得材料在受压时不易发生侧向膨胀，从而保持了更稳定的阻尼特性。此外，剥离强度测试显示，合格的热压复合样品其剥离强度通常大于8 N/cm，这确保了在长期振动环境中界面不发生失效，维持持久的静音减震效果。
